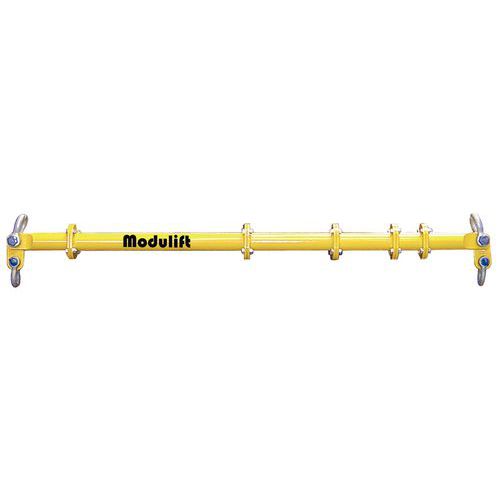

Traversenelement - Tragkraft 1 bis 50 Tonnen - MDL-24

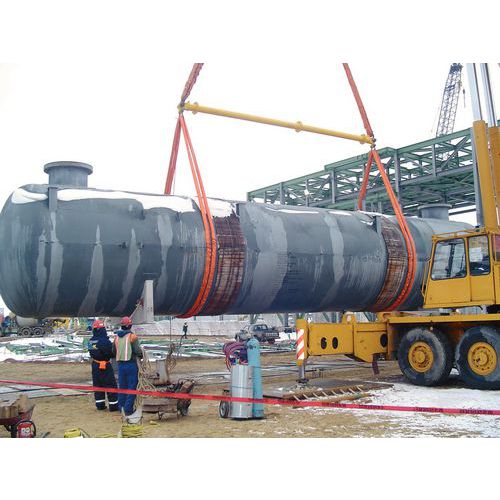

Beispiel: Traverse mit einer Last von 20 t.

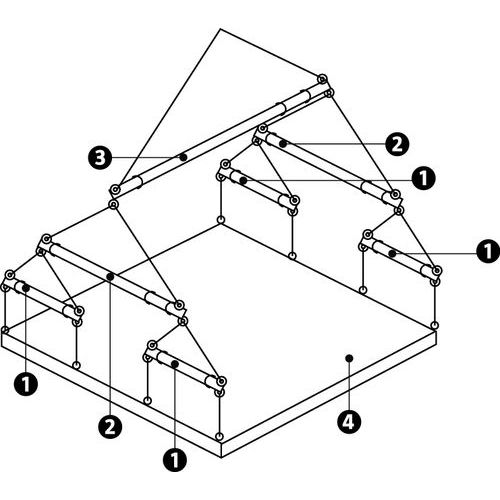

Montagebeispiel von aufeinanderfolgenden TraversenGesamtlast: 20 t
Traverse aus 2 mundstücke und 4 abstandshalter

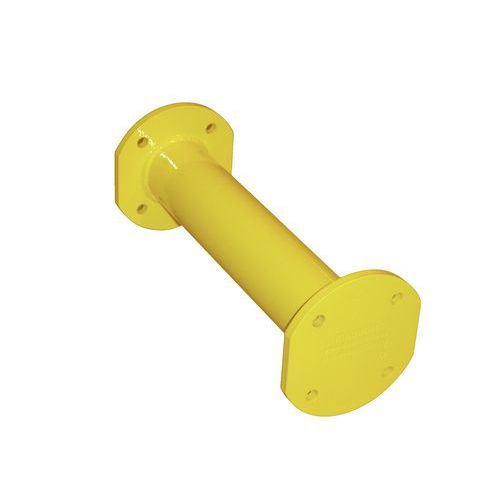

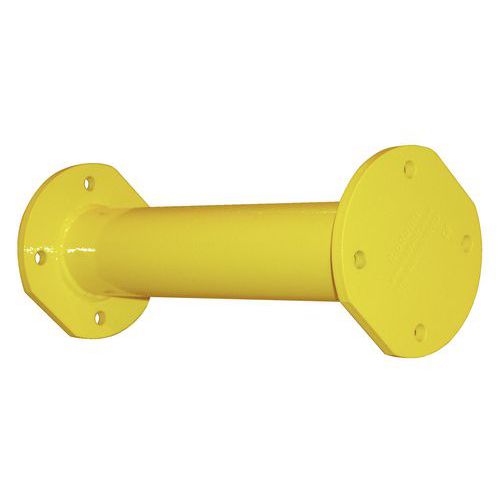

abstandshalter
Von
609,00 € Ohne MwSt.
724,71 € Inkl. MwSt
Pro Stück

Beschreibung

  • Modulares System, mit dem jede Traverse nach Maß angefertigt werden kann, indem eine Traverse mit der anderen oder mehrere Traversenelemente und 2 Nocken verbunden werden.
  • Die Module sind sehr leicht und wenig sperrig, sie lassen sich gut transportieren und lagern.
  • Eine Traverse mit einer Tragfähigkeit von 6 Tonnen und einer Länge von 2 m wiegt nur 26 kg.

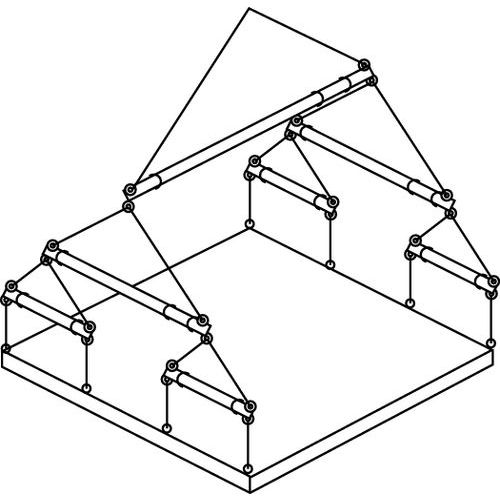

  • Zum Anheben einer Last mit mehreren Greifpunkten können Sie mehrere Traversen in Kaskadenform montieren (siehe unten stehende Grafik).

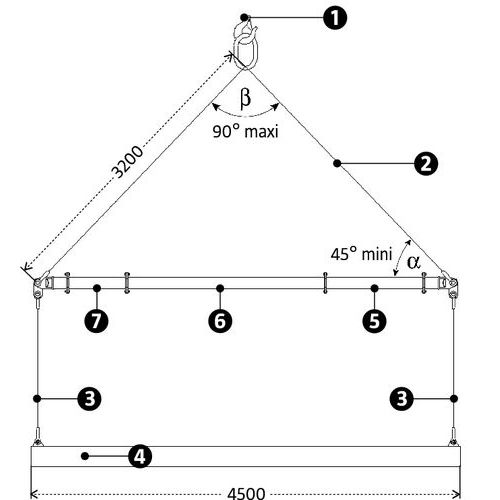

So wählen Sie die gewünschte Modulift-Traverse aus: 1. Bestimmen Sie die zu verwendende Typreihe (MDL 06, MDL 12, MDL 24, MDL 34 oder MDL 50) entsprechend der zu hebenden Last und der benötigten Länge (Tragweite) Nehmen Sie hierzu die Tragfähigkeitstabelle zu Hilfe. 2. Wählen Sie anschließend das dazugehörige Paar Halterungen aus und addieren Sie hierzu die Menge der erforderlichen Querstreben, um die gewünschte Länge zu erreichen (siehe Preistabelle). Beispiel: Wenn Sie eine Last von 20 Tonnen mit einer Tragweite von 4,5 m anheben müssen, gibt die Tragfähigkeitstabelle an, dass die Typreihe MDL 34 zu verwenden ist. Bei einer Tragweite von 4,5 m müssen Sie die folgenden Elemente montieren: - 1 Paar Halterungen MDL 34 (1.000 mm), - 1 Querstrebe MDL 34 (2.000 mm), - 1 Querstrebe MDL 34 (1.000 mm), - 1 Querstrebe MDL 34 (500 mm).

Eigenschaften

Produktinformation

Produktname Traversenelement - Tragkraft 1 bis 50 Tonnen - MDL-24
Marke Modulift
Verpackung Pro Stück

Technische Spezifikation

Typ MDL-24
Modell Traverse
Max. Anzahl Stützen pro Spreizer 7
Kundengarantie 3 Jahre
